手拉葫芦齿轮冲动的设计特点
手拉葫芦的传动齿轮,用堆成排列的两组两级直齿四柱齿轮传动。在手链轮轴(五齿长轴)、起重链轮轴之间由两组并列的中间齿轮组成两条平行的传动链,同时为了结构紧凑外形美观,将手链轮装置在起重链轮轴中心。
由于上述结构特点,在制造过程中应确保两组中间齿轮(短轴齿轮和平齿轮)的组件的相对位置正确性,以便在组装两组短轴任何工作时的轴齿轮和小齿轮至少有一组小齿轮,短轴齿轮可以同时使用五齿长轴齿轮,花键孔齿轮。 五齿长轴和spline 孔齿轮都是单齿。目的是促进两组齿轮啮合1/2齿倾角。不要在牙齿顶部或牙齿上交替工作。

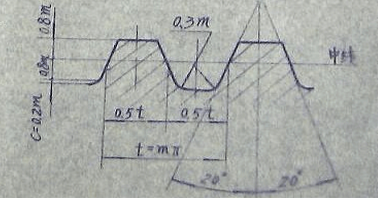

齿形的选择:根据起重机齿轮低速重载,小齿数等。 HSZ型起重机使用渐开线特殊的短齿齿轮,齿距为20°。基本机架的基本参数如下:
